Votre diagnostic dépend des détails. Changez votre façon de les voir avec la caméra TEP/TDM Vereos Philips, le premier et seul système TEP entièrement numérique au monde.
Regardez comment le système TEP/TDM Vereos montre des détails exceptionnels et fournit une imagerie anatomique hors pair dans cette image du cerveau.
Comparez la qualité d’image et le contraste des imageries cardiaques.
Constatez la différence de qualité d’image dans cet examen du thorax.
Le comptage de photons numérique convertit la lumière de scintillation en un signal numérique.

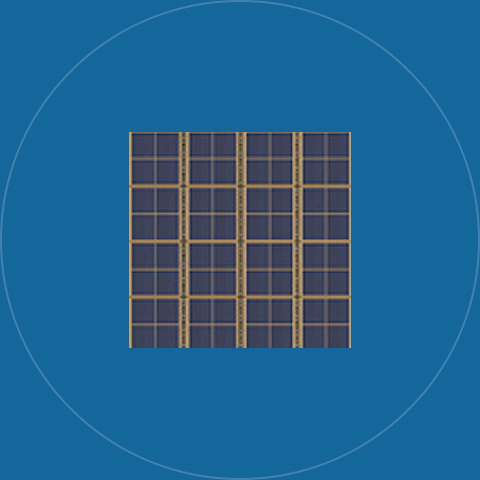

La mosaïque du détecteur du système de comptage des photons numérique se compose d’un tableau de 64 pixels. Chaque pixel se couple directement avec un cristal de scintillement unique.
*GEMINI TF 16

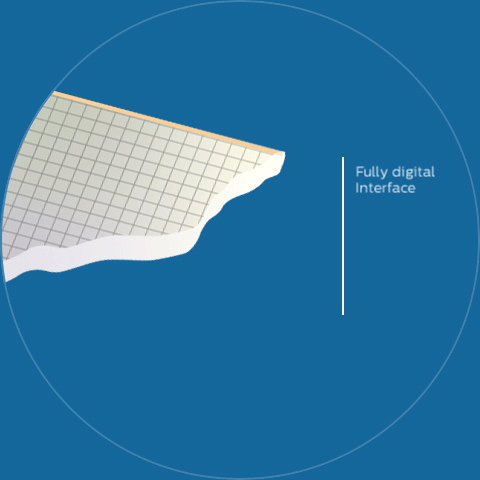

Chaque pixel contient des milliers de microcellules qui permettent la détection de photons uniques. Chaque photon est converti directement en un signal de sortie binaire pur.

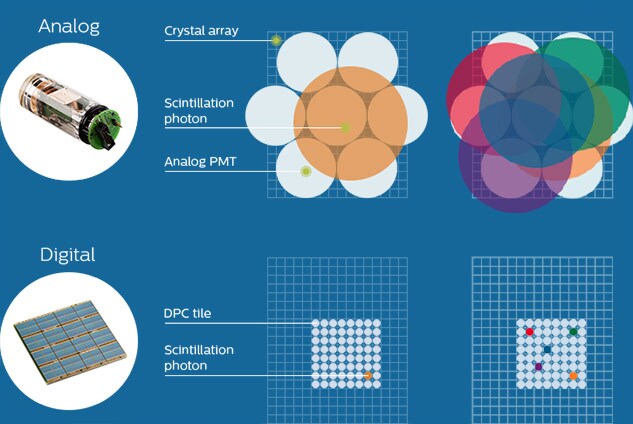

Dans l’imagerie TEP analogique classique, les photomultiplicateurs qui sont utilisés pour détecter la sortie de lumière du scintillateur sont limités dans les capacités de traitement et dans les capacités de comptage en raison de leur taille. Pour compter les photons, la lumière émise par le scintillateur est dispersée dans de multiples détecteurs photomultiplicateurs. Ce partage d’informations limite la capacité du détecteur TEP à traiter avec précision l’information de taux de comptage et l’emplacement de l’origine du photon. La différence Philips est numérique. Contrairement aux caméras TEP/TDM analogiques qui utilisent des photomultiplicateurs pour détecter la luminosité, le système TEP/TDM Vereos utilise la technologie propriétaire de comptage de photons numérique. Il détecte les photons émis par les radiotraceurs individuellement en convertissant la lumière de scintillation qui les collecte directement en un signal numérique. Ce couplage 1:1 des cristaux aux capteurs de lumière fournit un temps de vol plus rapide que les systèmes analogiques,* et permet un gain de sensibilité, de résolution volumétrique et de précision quantitative environ deux fois plus important.
Chaque cristal de lumière scintillante est converti en un pixel numérique unique pour environ deux fois la sensibilité, la résolution volumétrique et la précision quantitative d’un système analogique.*
*GEMINI TF 16

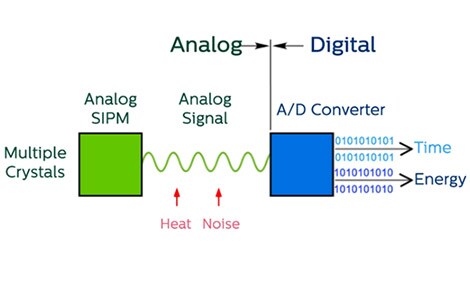

SiPM analogique |
● Intégration limitée |
● Signaux analogiques à numériser |
● Conversion A/N requise |

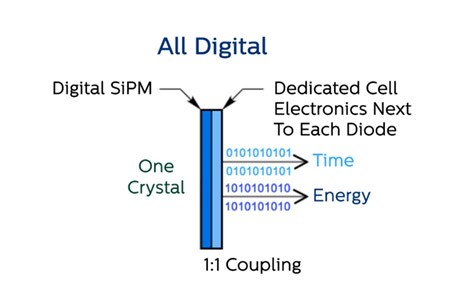

SiPM numériques de comptage de photons numérique |
●●● Complètement intégré |
●●● Signaux entièrement numériques |
●●● Aucun A/N converti |
Les SiPM numériques créent une nouvelle catégorie de détecteurs de lumière pour des niveaux de lumière ultra-bas jusqu’à des photons uniques, en intégrant à la fois le capteur et le traitement des données dans une seule puce de silicone.
| Tube de photomultiplicateurs | Avalanche de photodiodes | SiPM analogique | SiPM numériques de comptage de photons numérique |
Capacité temps de vol* | ●● analogique, temps de vol | ● S/O | ●● analogique, temps de vol | ●●● numérique, temps de vol |
Stabilité opérationnelle | ●● intermédiaire | ● faible | ●● intermédiaire | ●●● fort |
Amplification du signal | ●● 106 | ● 102-3 | ●● 106 | ●●● non nécessaire |
Niveau d’intégration | ● faible | ●● intermédiaire | ●● intermédiaire | ●●● fort |
Lecture du signal | | | | ●●● numérique |
Nombre de détecteurs | 23 040 |
Système de résolution spatiale | 4,1 mm |
Sensibilité effective du système | > 22,0 kcps/MBq |
NECR pic effectif | > 650 kcps à 50 kBq/ml |
Maximum de vrais | > 675 kcps |
Système de résolution temporelle | |
Précision quantitative | |
* La performance préliminaire est sujette à changement
Le scanner Vereos PET/CTest un dispositif médical de classe IIb, fabriqué par Philips et dont l’évaluation de la conformité a été réalisée par l’organisme notifié TÜV 0197. Il est destiné à un large éventail d’applications diagnostiques. Les actes effectués avec le scanner Vereos PET/CT sont pris en charge par les organismes d’assurance maladie dans certaines situations. Lisez attentivement le manuel d’utilisation. Décembre 2017
